Karttaplotterin mukana tulee yleensä asennusjalka.
Karttaplotteri näyttää veneen sijainnin merikartalla, auttaa suunnittelemaan reitin ja varoittaa matalikoista. Nykyiset karttaplotterit ovat monitoiminäyttöjä, joihin voi liittää kaikuluotaimen, tutkan, autopilotin, AIS:n ja moottorin tiedot. Tämä opas käy läpi valinnan tärkeimmät kohdat.
Pelkkä karttaplotteri vai monitoiminäyttö?
Mieti ensin, mihin laitetta käytät. Pieneen mökkiveneeseen riittää edullinen plotteri, jossa on kartta ja kaikuluotain. Isommassa veneessä plotteri on keskus, johon liitetään muut laitteet:
- kaikuluotain ja kaikuanturi
- tutka ja AIS
- autopilotti
- moottorin tiedot, tuuli- ja lokianturit sekä venesoitin
Laitteet yhdistetään NMEA 2000 -väylällä, joka on veneelektroniikan yhteinen standardi. Useimmat karttaplotterit tukevat sitä, mutta perussarjan pienimmistä malleista väylä voi puuttua. Tarkista asia tuotteen kuvauksesta, jos aiot liittää laitteita. Raymarine käyttää samasta väylästä nimeä SeaTalkng. Tutka ja kaikuanturi liitetään yleensä suoraan näytön omiin liittimiin.
Valmistajilla on edullisempi perussarja ja tehokkaampi huippusarja:
- Garmin: ECHOMAP (perussarja) ja GPSMAP (huippusarja)
- Lowrance: Eagle (perussarja), Elite FS ja HDS PRO (huippusarja)
- Raymarine: Element (perussarja), Axiom+ ja Axiom 2 Pro (huippusarja)
- Humminbird: Helix (perussarja), XPLORE ja SOLIX (huippusarja)

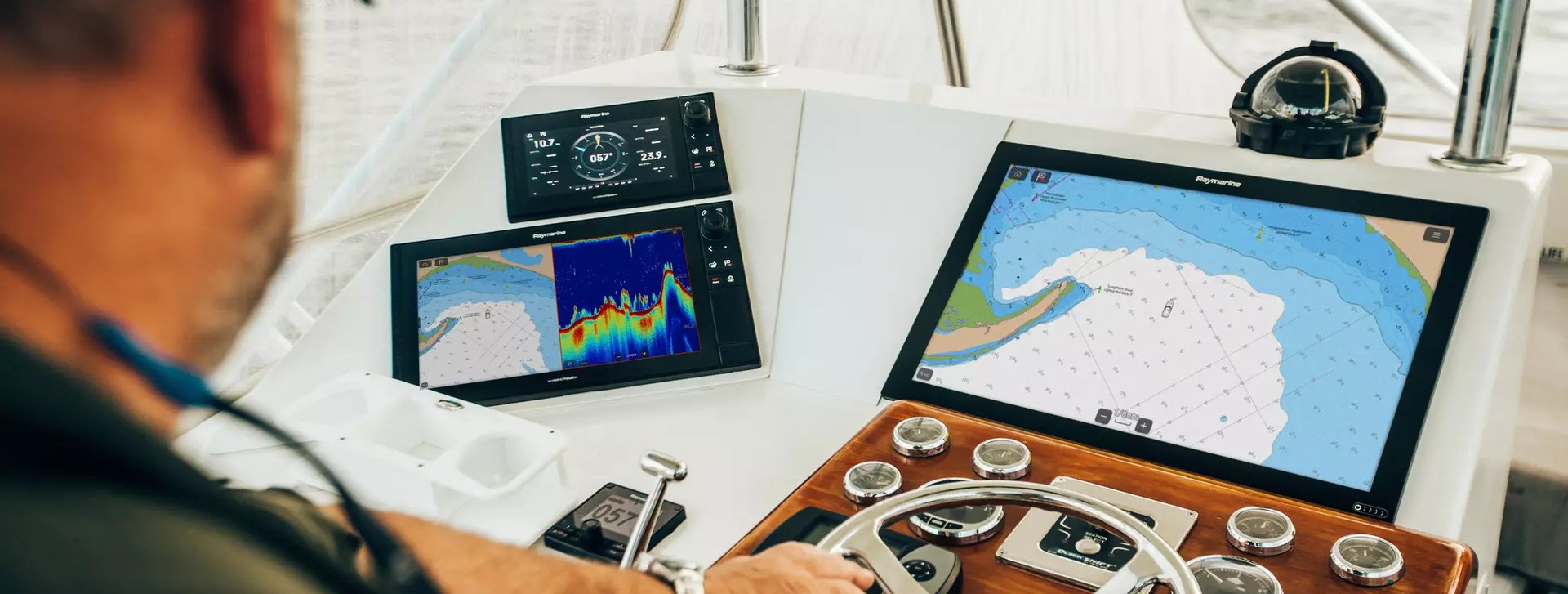

Näytön voi jakaa esimerkiksi kartan ja kaikuluotaimen kesken.
Kaikuluotaimella vai ilman?
Moni karttaplotteri myydään kahtena versiona: kaikuluotaimella ja ilman. Kaikuluotaimella varustetussa mallissa kaiku on rakennettu näyttöön, ja siihen liitetään erillinen kaikuanturi. Tarkista aina, tuleeko anturi mukana. Tuotenimessä se mainitaan, esimerkiksi "GT20-TM-kaikuanturilla" tai "HV-100 anturilla". Jos nimessä lukee "ilman kaikuanturia", anturi valitaan erikseen veneen ja käytön mukaan.
Lue lisää kaikuluotaimista ja antureista kaikuluotaimen osto-oppaasta.
Osassa laitteista on sekä kosketusnäyttö että näppäimet.
Kosketusnäyttö vai näppäimet?
Nykyiset näytöt näkyvät hyvin myös kirkkaassa auringossa, ja kosketusnäytöt toimivat sadepisaroista huolimatta. Valinta on käyttötapakysymys:
- Kosketusnäyttö on nopea kartan selaamiseen ja reittien tekemiseen, ja sen käyttö on tuttua puhelimesta. Esimerkiksi Garmin ECHOMAP UHD2 Touch, Lowrance Eagle ja Raymarine Axiom+.
- Näppäimet toimivat varmasti hanskoilla, märillä käsillä ja aallokossa. Esimerkiksi Raymarine Element ja Garmin ECHOMAP UHD2 cv -mallit.
- Molemmat: esimerkiksi Raymarine Axiom 2 Pro ja Garminin isot GPSMAP-mallit. Hyvä valinta, jos veneellä ajetaan kovaa avoimella vedellä.
Suunnittele plotterin paikka ennen hankintaa.
Näytön koko
Näyttöjä on 5 tuumasta 16 tuumaan. Valitse koko ohjauspaikan ja veneen mukaan:
- 5–7 tuumaa: pienet avoveneet ja kalastusveneet.
- 9 tuumaa: suosituin koko. Näytön voi jakaa kartan ja kaiun kesken, ja molemmat näkyvät riittävän suurina.
- 10–16 tuumaa: isommat veneet ja useamman näkymän samanaikainen käyttö.
Mittaa paikka ennen ostoa. Jalkaan asennettuna näyttö nousee asennuspinnasta, ja uppoasennuksessa laitteen pitää mahtua myös syvyyssuunnassa. Valmistajien sivuilta saa tulostettavat asennussapluunat, joilla paikkaa voi kokeilla omassa veneessä.
Kartat
Merkkien välillä on eroja siinä, mikä kartta laitteen mukana tulee:
- Raymarine: valikoimamme laitteiden mukana tulee Pohjois-Euroopan LightHouse-kartta. Laite tukee myös Navionics- ja C-MAP-karttoja.
- Garmin: laitteessa on peruskartta. Tarkemmat Garmin Navionics+- ja Navionics Vision+ -kartat (aiemmin BlueChart) ostetaan erikseen. Vision-kartoissa on lisäksi satelliittikuvat ja 3D-näkymät.
- Lowrance: laitteessa on maailmanlaajuinen peruskartta, ja siihen sopivat C-MAP- ja Navionics-kartat.
- Humminbird: laite tukee Navionics-karttoja, ja AutoChart Live -toiminnolla voit piirtää oman syvyyskartan kaiusta.
Valitse kartta-alue sen mukaan, missä veneilet: rannikko, sisävedet vai molemmat. Katso karttakortit karttaplottereihin.
Muuta huomioitavaa
- Vesitiiviys: karttaplotterit ovat yleensä IPX7-luokiteltuja, joten ne kestävät roiskeet ja sateen ja ne voi asentaa avoveneeseen.
- GPS: kaikissa plottereissa on sisäinen GPS. Ulkoista GPS-antennia tarvitaan vain, jos laite ei löydä sijaintia esimerkiksi metallisessa ohjauspulpetissa.
- Asennus: asennusjalka on yleensä mukana, ja useimmat mallit voi myös uppoasentaa. Tarkista tuotteen kuvauksesta, sisältyykö uppoasennussarja ja näytönsuoja.
- Langattomuus: monissa malleissa on Wi-Fi, jolla päivität ohjelmiston ja kartat sekä suunnittelet reitit puhelimella.
Usein kysyttyä
Mikä karttaplotteri sopii pieneen veneeseen?
5–7 tuuman perussarjan laite, esimerkiksi Garmin ECHOMAP UHD2, Lowrance Eagle tai Raymarine Element. Ne sisältävät myös kaikuluotaimen.
C-MAP vai Navionics?
Molemmat kattavat Suomen rannikon ja tärkeimmät sisävedet. Valinta riippuu laitteesta: Garmin käyttää Garmin Navionics -karttoja, ja Lowranceen ja Raymarineen sopivat molemmat.
Voiko karttaplotteriin liittää muiden merkkien laitteita?
Kyllä, NMEA 2000 -väylän kautta. Esimerkiksi moottorin tiedot, AIS ja tuulianturit toimivat merkistä riippumatta. Saman merkin laitteilla saa kuitenkin eniten yhteisiä toimintoja.
Tutustu karttaplottereihin merkeittäin: Garmin, Lowrance, Raymarine, Humminbird tai katso kaikki karttaplotterit.
